描述

L1011系列是一款内置高压MOS的多功能单路线性恒流源，输出电流可以在5-160mA范围内通过外部电阻设定，适用于LED照明驱动应用，电路简单，成本低。

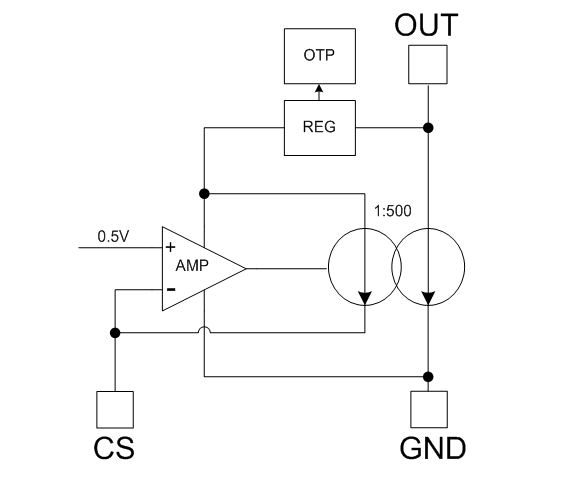

与传统的单路线性恒流源构成的LED驱动方案相比，L1011系列专利的三引脚方案在内部集成了电流镜像技术，使得L1011系列恒流源的电流可以受控于外部信号。如果将电流检测端通过一个电阻连接到与市电相关的信号节点，则L1011系列恒流源的电流将随着市电电压的升高而降低，实现了系统的恒功率特性；如果将电流检测端与外部控制信号相连，则L1011系列恒流源的电流受控于外部信号，支持智能调光。

L1011提供SOT89-3、SOT223和TO252-2三种封装形式，支持并联应用，可以满足不同功率的需求。

特点

恒功率

支持智能调光

最大电流160mA

过温度保护

SOT89-3，SOT223和TO252-2封装

应用领域：

LED照明驱动
