L1012 恒功率&无频闪单路恒流源IC
描述
L1012是一款外围电路简单、兼顾恒功率和无频闪的高压线性恒流源,其内部集成了电流镜像电路,频闪抑制电路,高压电流源和过温度保护电路。
搭配简单的外围器件,L1012在市电电压升高的时候,降低输出电流,维持输入功率恒定;在市电电压偏低的时候,也降低输出电流以消除LED频闪。
通过外部信号改变CS脚的电流,则高压恒流源的输出电流随之改变,这一功能使得L1012可以用于智能调光。
L1012具有SOT89-3、SOT223和TO252-2三种封装外形,支持并联应用,满足不同功率的需求。
特点
兼顾恒功率&无频闪
支持智能调光
最大电流160mA
过温度保护
SOT89-3、SOT223和TO252-2封装
应用领域
LED照明驱动
订货信息
型号 |
封装 |
包装形式 |
最小包装数量 |
L1012A |
SOT89-3 |
卷盘 |
1000 |
L1012B |
SOT223 |
卷盘 |
2500 |
L1012C |
TO252-2 |
卷盘 |
2500 |

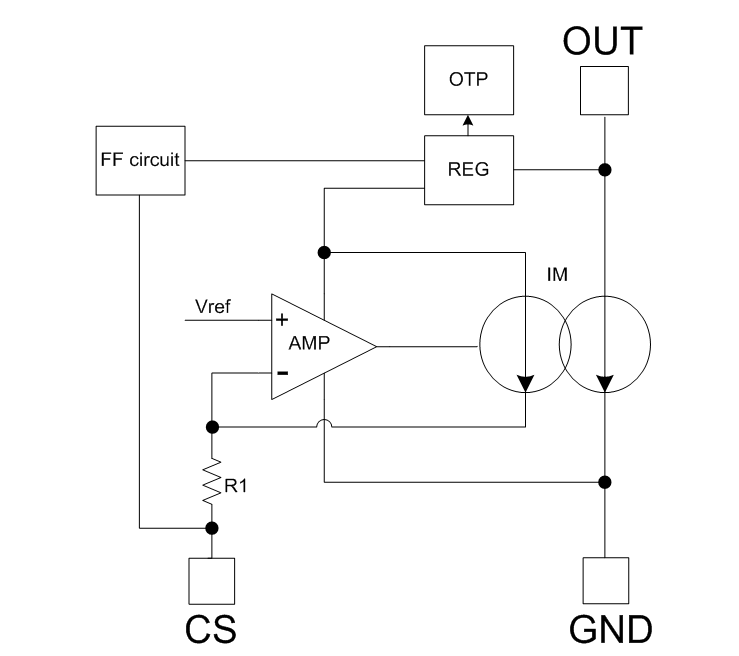

框图
